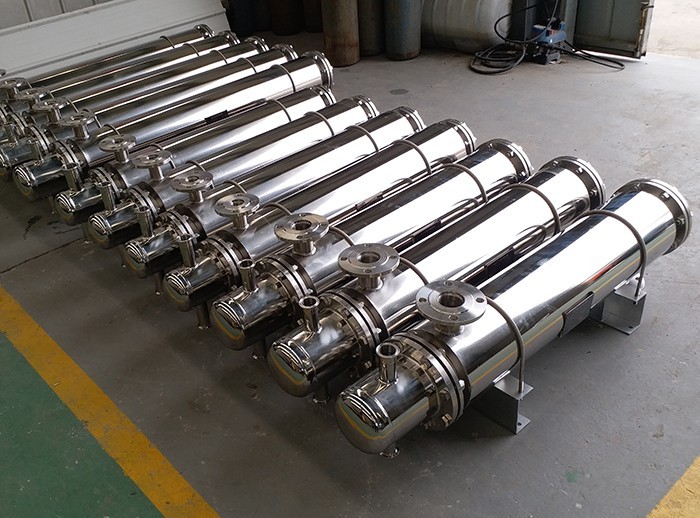

雙管板換熱器在工業產業中是非常常見的設備,那那么它是應用在什么地方呢,是如何設計的?今天小編帶大家了解一下。
它是在換熱器一端設有一定間隙的兩塊管板或相當于有一定間隙的兩塊管板的換熱器。采用雙管板結構,能有效防止兩種物料混合,從而杜絕上述事故的發生;另一種是管殼程間介質壓差很大的場合,此時通常在內外管板之間的空腔中加入一種介質,以減小管殼程間介質的壓差。
雙管板換熱器采用固定管板結構,管束不能抽出清洗,這是與單管板換熱器可采用多種結構型式、管束可以抽出清洗不同的地方。對于溫差較大的雙管板換熱器,筒體上可加裝波紋膨脹節;而單管板換熱器除可考慮筒體上加裝波紋膨脹節外,常采用浮頭或U型管型式來補償。
對于雙管板換熱器,存在兩種設計理念的認識:一種認為雙管板換熱器用于防止管殼程間介質混串的場合,設計在內外管板之間空腔上加裝排液倒淋閥,供日常觀察和內管板發生泄漏時排放,使得管殼程介質切實被內外二層管板隔離。這是采用雙管板結構型式的主要目的。
另一種認為雙管板換熱器可用于管殼程間介質壓差很大的場合,設計在內外管板之間的空腔中加入一種介質,來減小管殼程間介質的壓差。這和一般單管板換熱器一樣,不能保證外管板上管口不發生泄漏。
在如下情形時,換熱器管程和殼程介質嚴格禁止混合,則常常采用雙管板結構:
?、佼敼艹毯蜌こ潭橘|(zhì)相混合后會引起嚴重腐蝕;②一側為高度危害介質滲入到另一側會引起嚴重后果;③當管程和殼程介質相混合后兩種介質會引起燃燒或爆炸;④當一種介質混入另一種介質時,引起催化劑中毒;⑤管程和殼程介質相混合后會引起聚合或生成樹脂狀物質;⑥管程和殼程介質相混合后會引起化學反應終止或限制;⑦管程和殼程介質相混合后,引起產品污染或產品質量下降。
所以雙管板換熱器作為主要用于高溫的換熱器的工況下質量要好,保證在使用中不出現換熱管壁破裂的情況。
